Sonda y Generador de Tonos Fluke Networks MT-8200-60-KIT IntelliTone Pro 200 Amarillo

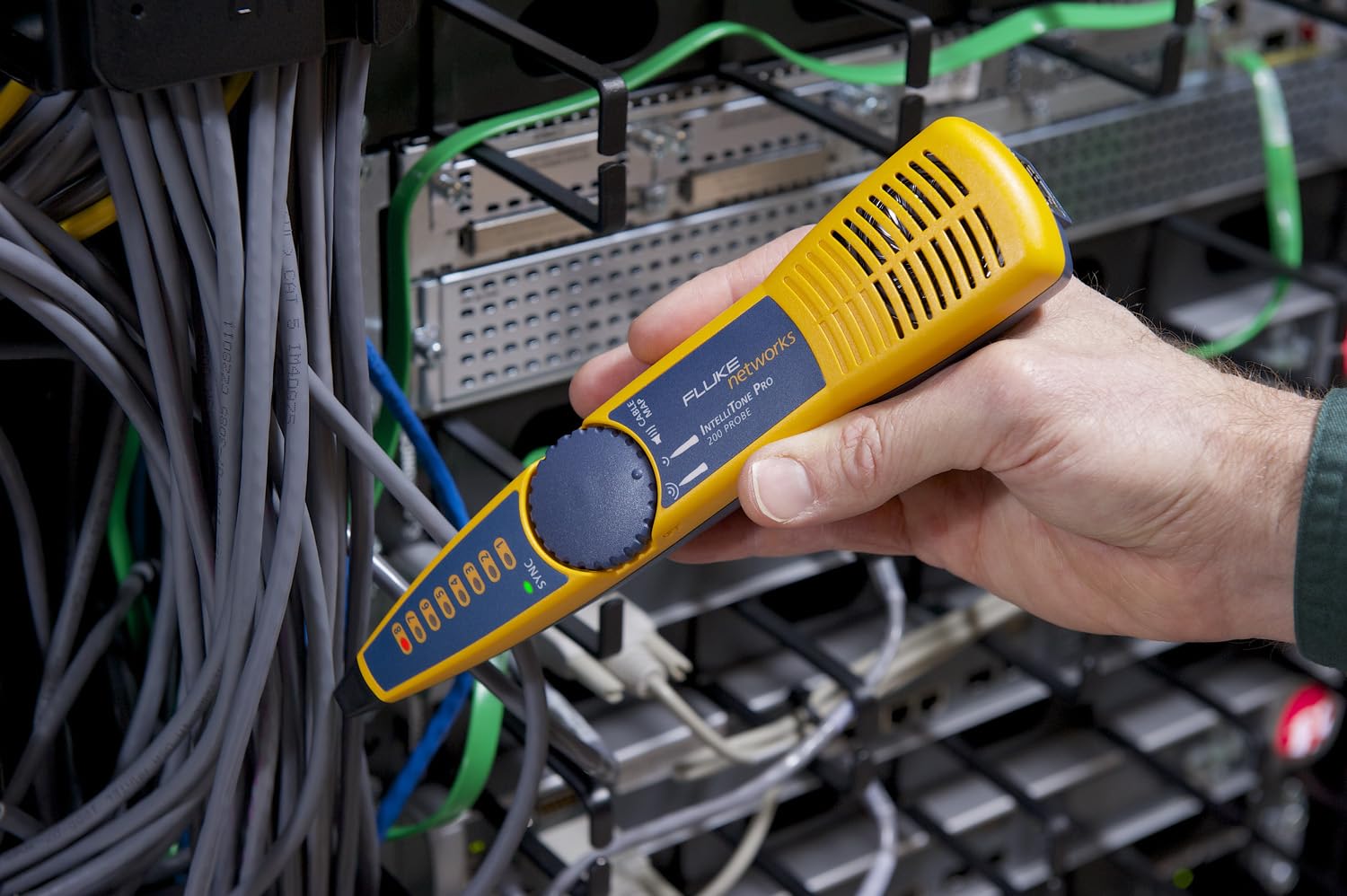

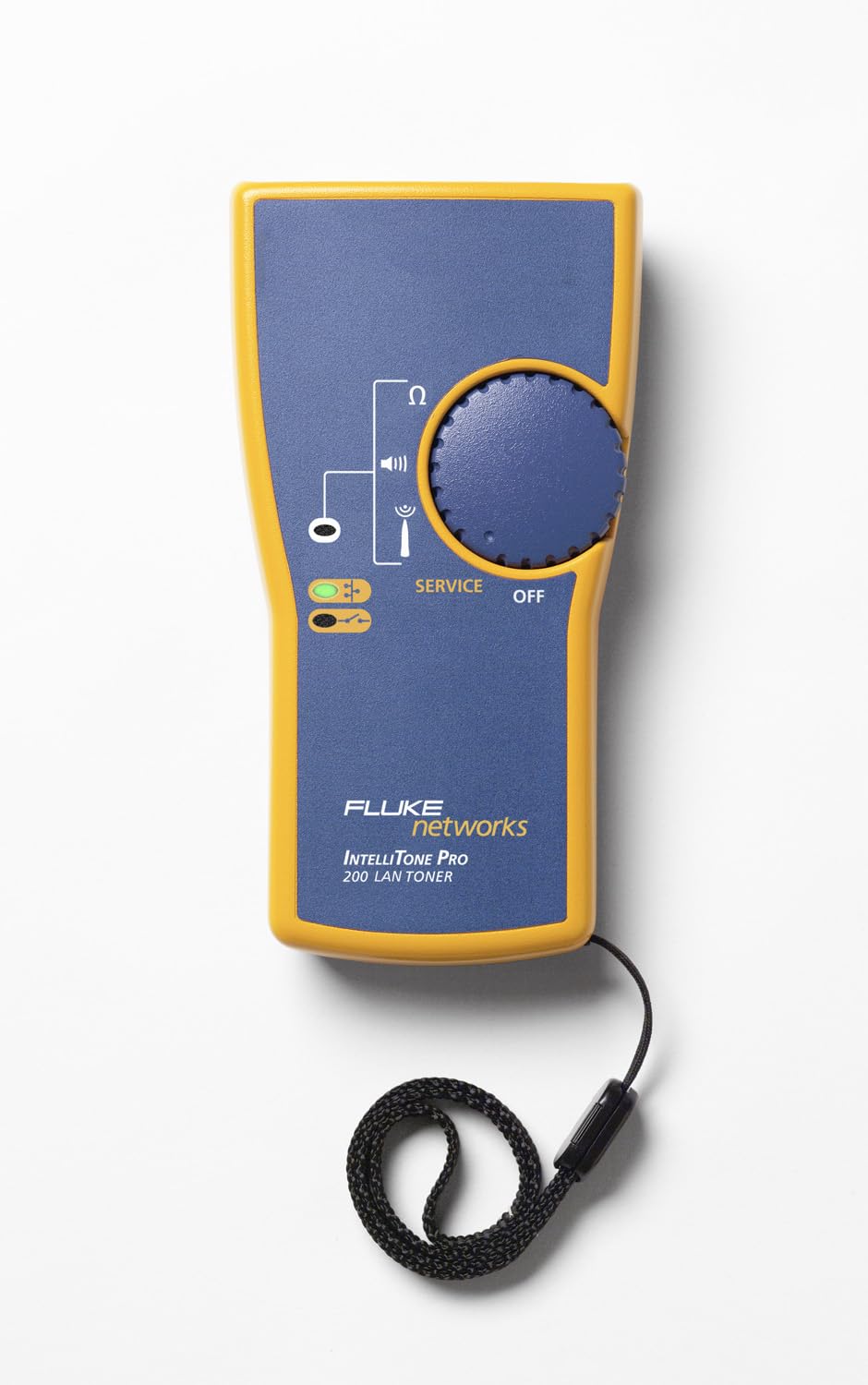

El kit IntelliTone Pro 200 de Fluke Networks, modelo MT-8200-60-KIT, es una sonda y generador de tonos diseñado para localizar y verificar cables de par trenzado en redes activas. Su tonalización digital IntelliTone elimina el ruido y las señales falsas durante la búsqueda de cables, mientras que el tono analógico SmartTone permite aislar con precisión pares de cables individuales.

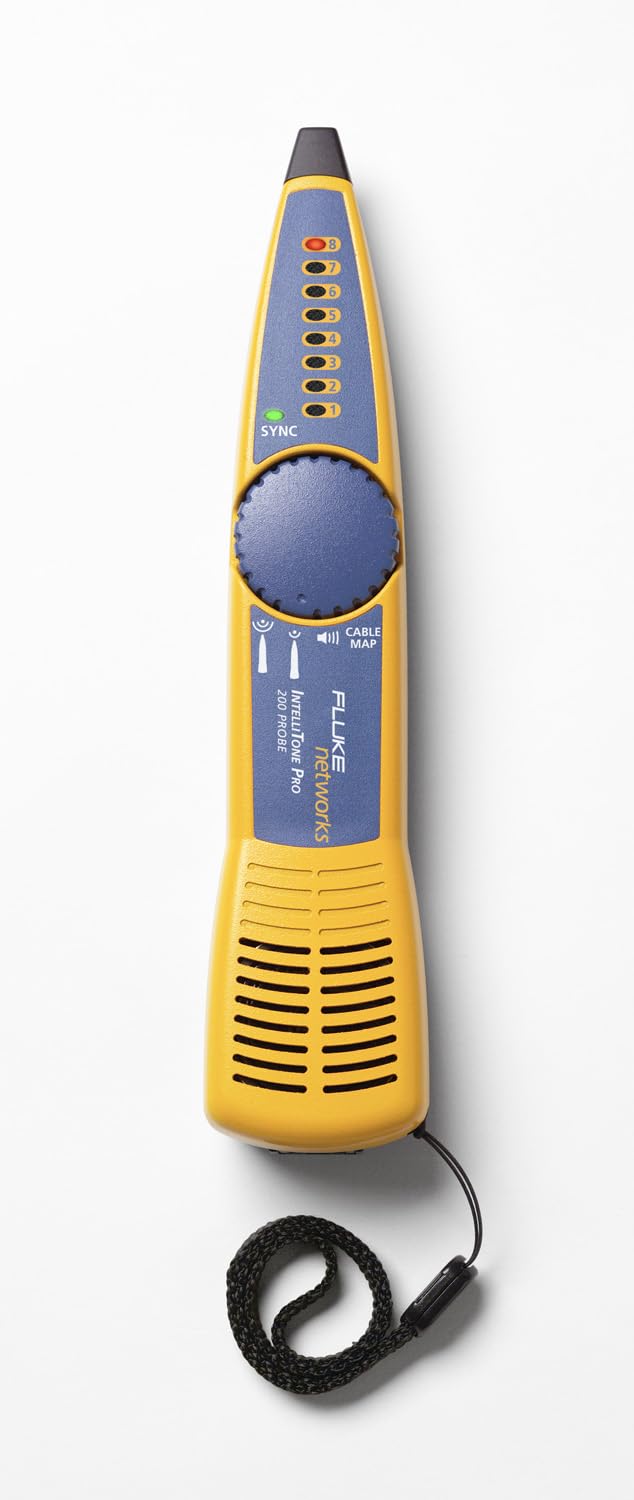

La sonda detecta tanto la señal digital como la señal de 1 kilohertz del tóner analógico, y cuenta con LEDs indicadores de intensidad de señal que ayudan a identificar un cable específico dentro de un grupo de cables. Además, incluye un probador de pares incorporado que identifica pares abiertos, cortocircuitados y cruzados en un solo paso.

El equipo permite confirmar la ubicación del cable, verificar su continuidad y detectar fallas como circuitos abiertos, cortos y pares invertidos mediante una prueba de continuidad visual de extremo a extremo. La frecuencia del tóner IntelliTone corresponde a una señal digital codificada, mientras que la señal analógica SmartTone opera entre 500 y 1200 Hz.

En cuanto a especificaciones técnicas, el equipo opera en un rango de temperatura de 32 °F a 104 °F, con temperatura de almacenamiento de -4 °F a 140 °F, y soporta vibración aleatoria de 5 Hz a 500 Hz. Cumple con las normas EMC EN 61326-1 y FCC Part 15 B, y funciona con un voltaje operativo mínimo de 9 voltios, alimentado por dos pilas de 9V incluidas. El control se realiza mediante un interruptor de rueda. El producto tiene un peso de 1.1 libras y dimensiones de 12.2 x 16.5 x 3.94 pulgadas, presentado en color amarillo.

Características

• La tonalización digital IntelliTone elimina el ruido y las señales falsas durante la localización de cables, lo que permite trabajar con mayor precisión al identificar el cable correcto dentro de instalaciones con interferencia electromagnética o señales cruzadas en la red.
• El tono analógico SmartTone, con una señal de 500 a 1200 Hz, aísla con precisión pares de cables individuales, facilitando la identificación exacta del par de cobre que se necesita localizar dentro de un conjunto de cableado de par trenzado.
• Permite localizar cables de forma segura y eficaz incluso en redes activas, gracias a la combinación de la señal digital IntelliTone y la señal analógica del tóner, sin necesidad de desconectar el equipo de la red para realizar la búsqueda.
• Verifica la instalación de par trenzado mediante una prueba de continuidad visual de extremo a extremo, lo que permite confirmar de manera directa que el cableado quedó correctamente instalado antes de ponerlo en servicio.
• La sonda detecta tanto la señal digital codificada de IntelliTone como la señal de 1 kilohertz del tóner analógico, ofreciendo dos métodos de detección compatibles con las distintas señales que genera el equipo.
• Incluye un probador de pares incorporado que identifica pares abiertos, cortocircuitados y cruzados, ayudando a diagnosticar problemas comunes en la instalación del cableado sin necesidad de equipo adicional.
• Cuenta con LEDs indicadores de intensidad de señal que ayudan a identificar un cable específico cuando este se encuentra agrupado junto con otros cables, facilitando su localización visual dentro de un manojo de cableado.
• Confirma la ubicación del cable, verifica su continuidad y detecta fallas como circuitos abiertos, cortos y pares invertidos en un solo paso, agilizando el proceso de diagnóstico de la instalación de red.
